在芯片封裝中，倒裝芯片技術屬于關鍵技術之一，其被廣泛應用于不同類型的高級封裝中。由于結構特殊，因此在實際應用過程中焊點可靠度較低。為了解決該類問題，底部填充工藝應運而生。該項工藝主要用來提高連接凸點的可靠性。施工中，如空洞和膠量失配，則會造成填充質量下降:導致產品質量無法達到技術標準。工藝開展期間，必須充分掌握倒裝芯片底部填充膠的工藝流程，充分發揮其真正應用價值。

倒裝芯片底部填充膠的工藝技術。該種工藝指的是使用化學膠水，開展下填充作業。主要填充對象為倒裝互連模式的芯片。其中，環氧樹脂為化學膠水的重要成分，利用加熱方法，可將膠水從液態轉為固態，以此來加強產品連接凸點的抗應力能力以及抗跌落性能。工藝作用可分為三類:(1)提供機械支撐。((2)避免系統受到潮濕環境的影響，提升系統運行性能。(3)防止連接凸點出現熱疲勞現象，增強產品整體的應用可靠度。

底部填充工藝流程如下

一套嚴格且完整的底部填充工藝在實施過程中一般包含預烘烤、等離子清洗、填充、固化和檢驗等步驟,每個步驟的需要達到目的不同,工藝實施過程中需要對參數和操作規范性進行嚴格把控,否則容易引入額外異常,達不到預期的點膠效果。

等離子清洗在倒裝芯片封裝底部填充工藝中的作用

等離子清洗是清洗設備通過內部的電磁場使氬氣或氫氣等氣體激發出等離子態,等離子體再去轟擊待清洗產品的表面,通過轟擊過程中發生的物理和化學反應,達到清洗的目的。其中,物理反應機制是活性粒子轟擊待清洗表面,使污染物脫離表面最終被真空泵吸走。化學反應機制是各種活性的粒子和表面的污染物反應,生成易揮發性的物質,再由真空泵吸走揮發性的物質。等離子清洗的主要目的是改善基板表面的粗糙度,清除污染和雜質,為底部填充過程提供一個干凈的環境,同時隨著基板表面粗糙度的改善,膠液的流動性會更好。

等離子清洗對基板浸潤性的影響

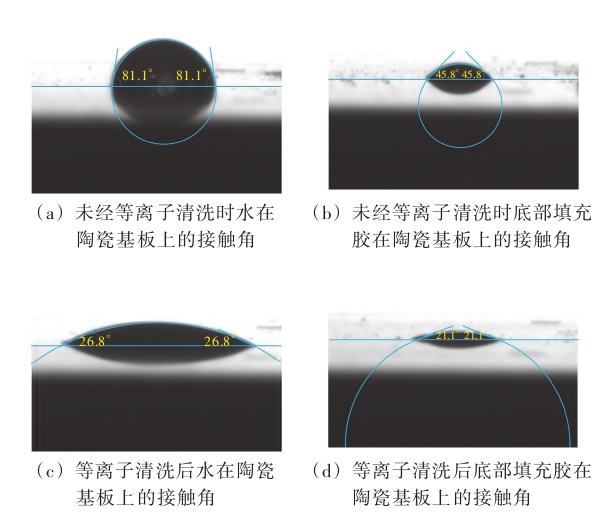

為了確認不同表面處理的陶瓷基板表面的浸潤性,分別對未經等離子清洗和等離子清洗后的陶瓷基板進行接觸角測量實驗。圖1所示分別為未經等離子清洗和等離子清洗后,水和底部填充膠在陶瓷基板表面接觸瞬間的接觸角照片?？梢钥闯鑫唇?jīng)等離子清洗時,水和底部填充膠在陶瓷基板表面的接觸角分別為81.1°和45.8°;在等離子清洗后,水和底部填充膠在陶瓷基板表面的接觸角均有所減小,分別變?yōu)?6.8°和21.1°。這一方面是由于經等離子清洗后陶瓷基板表面的親水基增多、憎水基減少,另一方面是由于等離子清洗在一定程度上減少了陶瓷表面的殘留污染物,最終提高了水和底部填充膠在陶瓷表面的浸潤性。

圖1 等離子清洗前后底部填充膠在陶瓷基板上的接觸角對比

倒裝芯片封裝過程中,底部填充膠的流動性決定了填充效率,進而影響生產效率及成本。通過等離子清洗后,水及底部填充膠在陶瓷基板表面的浸潤性均有所提高;等離子清洗還能促進底部填充膠在芯片和陶瓷基板之間的流動，從而有效減少底部填充膠的流動時間,提高填充效率,從而提升工程生產效率并降低生產成本。
